Connecteur de pivotement horizontal de 1,5 mm SMT connecteur SMD PCB 2 à 20P LCP 94V-0
  • Connecteur de pivotement horizontal de 1,5 mm SMT connecteur SMD PCB 2 à 20P LCP 94V-0
  • Connecteur de pivotement horizontal de 1,5 mm SMT connecteur SMD PCB 2 à 20P LCP 94V-0

Connecteur de pivotement horizontal de 1,5 mm SMT connecteur SMD PCB 2 à 20P LCP 94V-0

Lieu d'origine Chine
Nom de marque Alinta
Certification RoHS
Numéro de modèle Le nombre d'émissions de CO2
Détails de produit
Nom du produit:
Wafer, récipient
Positions:
2 à 16 P
Application du projet:
Les PCB
Le logement:
LCP, UL94V-0
Contacts:
d'une épaisseur n'excédant pas 50 mm
Mettre en évidence:

1Connecteur de PCB SMD de 0

,

5 mm

,

Connecteur de pivotement horizontal de 1

Conditions de paiement et d'expédition
Quantité de commande min
1000
Prix
Négociable
Détails d'emballage
Tape et bobine
Délai de livraison
5~8 jours ouvrables
Conditions de paiement
T/T, L/C
Capacité d'approvisionnement
25k par mois
Description de produit






Description du produit

Un connecteur filaire est un type de connecteur électrique utilisé pour connecter des fils à une carte de circuit imprimé (PCB).Le boîtier est généralement monté sur le PCB et contient des fentes ou des récipients où les contacts sont insérésLes contacts sont généralement serrés sur les fils, puis insérés dans le boîtier, créant ainsi une connexion électrique sécurisée entre les fils et le PCB.

Ces connecteurs sont couramment utilisés dans divers appareils électroniques et applications où il est nécessaire de connecter des fils à une carte de circuit imprimé, comme dans les périphériques d'ordinateur, l'électronique automobile,machines et appareilsIls sont disponibles en différentes tailles, configurations et spécifications pour s'adapter à diverses jauges de fil, évaluations de courant et conditions environnementales.





La série X2701 du fil à la carte comprend le connecteur Wafer de type DIP et SMT (extrémité de la carte), le boîtier et le terminal (extrémité du fil)



Connecteur de pivotement horizontal de 1,5 mm SMT connecteur SMD PCB 2 à 20P LCP 94V-0 0



Série de connecteurs Alinta

Découvrez les connecteurs fiables Wire-to-Board (WTB) et les ensembles de câbles d'Alinta, offrant des tailles de pas allant de 1,0 mm à 6,35 mm.appareils électriques, l'industrie, les données et les télécommunications et l'électronique grand public.

Profitez d'un large éventail d'avantages avec nos connecteurs WTB, ce qui en fait un choix optimal pour diverses applications.Profitez de la flexibilité des options de personnalisation pour adapter les connecteurs précisément à vos besoins.

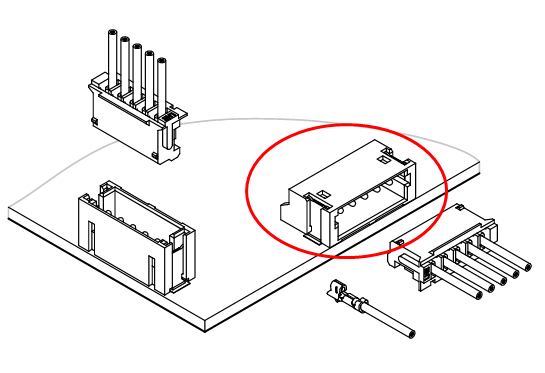

Type SMT de la série X2701

(8l' image de la broche)



Paramètre technique


Caractéristiques du type de produit Catégorie Le fil à la planche
  Type d'assemblage Des plaquettes
  La hauteur de l'écartement 1.50 mm
  Série de produits Le nombre d'unités utilisées
Caractéristiques électriques Voltage nominal (V CA/CC) 125
  Courant nominal (AC/DC) 1
  Résistance au contact ≤ 30mΩ


Résistance à l'isolation

Résistez à la tension

≥ 500MΩ

500 V CA/minute

Caractéristiques de la configuration Nombre de lignes 1


Nombre de postes



Fil qui s'applique

2 à 20



# 28 ~ # 22

Caractéristiques de la coquille Couleur Le beige


Matériel de logement

Matériau de contact

LCP, UL94V-0

Lamières, plaquées au Sn

Informations sur l'environnement

Plage de température de fonctionnement (°C)

-20°C à 85°C°C

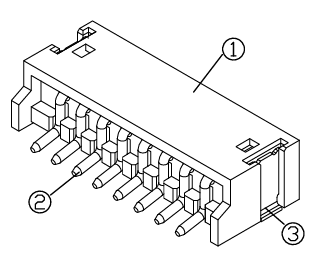

Connecteur de plaquette SMT horizontal X2201-H
