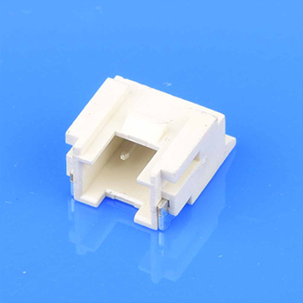

X4703-H 2,5 mm d'envergure de 180° SMT câble à connecteur 2P à 16P réceptacle
  • X4703-H 2,5 mm d'envergure de 180° SMT câble à connecteur 2P à 16P réceptacle
  • X4703-H 2,5 mm d'envergure de 180° SMT câble à connecteur 2P à 16P réceptacle
  • X4703-H 2,5 mm d'envergure de 180° SMT câble à connecteur 2P à 16P réceptacle

X4703-H 2,5 mm d'envergure de 180° SMT câble à connecteur 2P à 16P réceptacle

Lieu d'origine Chine
Nom de marque Alinta
Certification RoHS
Numéro de modèle Le code de référence est le code de l'organisme.
Détails de produit
Nom du produit:
Wafer, récipient
Positions:
2 à 16 P
Application du projet:
Les PCB
Le logement:
LCP, UL94V-0
Contacts:
d'une épaisseur n'excédant pas 50 mm
Mettre en évidence:

Le câble SMT vers le connecteur de carte 2P

,

Le câble SMT vers le connecteur 16P

,

2.5 mm câble SMD au connecteur de carte

Conditions de paiement et d'expédition
Quantité de commande min
1000
Prix
Négociable
Détails d'emballage
Tape et bobine
Délai de livraison
5~8 jours ouvrables
Conditions de paiement
T/T, L/C
Capacité d'approvisionnement
25k par mois
Description de produit






Description du produit

Un connecteur filaire est un type de connecteur électrique utilisé pour connecter des fils à une carte de circuit imprimé (PCB).Le boîtier est généralement monté sur le PCB et contient des fentes ou des récipients où les contacts sont insérésLes contacts sont généralement serrés sur les fils, puis insérés dans le boîtier, créant ainsi une connexion électrique sécurisée entre les fils et le PCB.

Ces connecteurs sont couramment utilisés dans divers appareils électroniques et applications où il est nécessaire de connecter des fils à une carte de circuit imprimé, comme dans les périphériques d'ordinateur, l'électronique automobile,machines et appareilsIls sont disponibles en différentes tailles, configurations et spécifications pour s'adapter à diverses jauges de fil, évaluations de courant et conditions environnementales.





X4703-H 2,5 mm d'envergure de 180° SMT câble à connecteur 2P à 16P réceptacle 0



Série de connecteurs Alinta

Découvrez les connecteurs fiables Wire-to-Board (WTB) et les ensembles de câbles d'Alinta, offrant des tailles de pas allant de 1,0 mm à 6,35 mm.appareils électriques, l'industrie, les données et les télécommunications et l'électronique grand public.

Profitez d'un large éventail d'avantages avec nos connecteurs WTB, ce qui en fait un choix optimal pour diverses applications.Profitez de la flexibilité des options de personnalisation pour adapter les connecteurs précisément à vos besoins.

(8 épingles sur l'image)

X4703-H 2,5 mm d'envergure de 180° SMT câble à connecteur 2P à 16P réceptacle 1



Paramètre technique


Caractéristiques du type de produit Catégorie Le fil à la planche
  Type d'assemblage Des plaquettes
  La hauteur de l'écartement 2.5 mm
  Série de produits Le numéro de série de l'appareil doit être le suivant:

Caractéristiques électriques Voltage nominal (V CA/CC) 250
  Courant nominal (AC/DC) 2
  Résistance au contact ≤ 30mΩ


Résistance à l'isolation

Résistez à la tension

≥ 1000 MΩ

1000 V CA/minute


Caractéristiques de la configuration Nombre de lignes 1
  Nombre de postes 2 à 16

Caractéristiques de la coquille Couleur Le beige


Matériel de logement

Matériau de contact

LCP, UL94V-0

Lamières, plaquées au Sn


Informations sur l'environnement

Plage de température de fonctionnement (°C)

-20°C à 85°C°C







Dimension du X4703-H avec une hauteur de 2,5 mm, type SMT de verticale



X4703-H 2,5 mm d'envergure de 180° SMT câble à connecteur 2P à 16P réceptacle 3





X4703-H 2,5 mm d'envergure de 180° SMT câble à connecteur 2P à 16P réceptacle 4





X4703-H 2,5 mm d'envergure de 180° SMT câble à connecteur 2P à 16P réceptacle 5X4703-H 2,5 mm d'envergure de 180° SMT câble à connecteur 2P à 16P réceptacle 6

        X4703-H 2,5 mm d'envergure de 180° SMT câble à connecteur 2P à 16P réceptacle 7

Les données ci-dessus sont à titre de référence.



Pour une solution de connecteur WTB fiable et personnalisable, contactez Alinta dès aujourd'hui! Laissez-nous vous aider à trouver la solution parfaite pour vos besoins.
