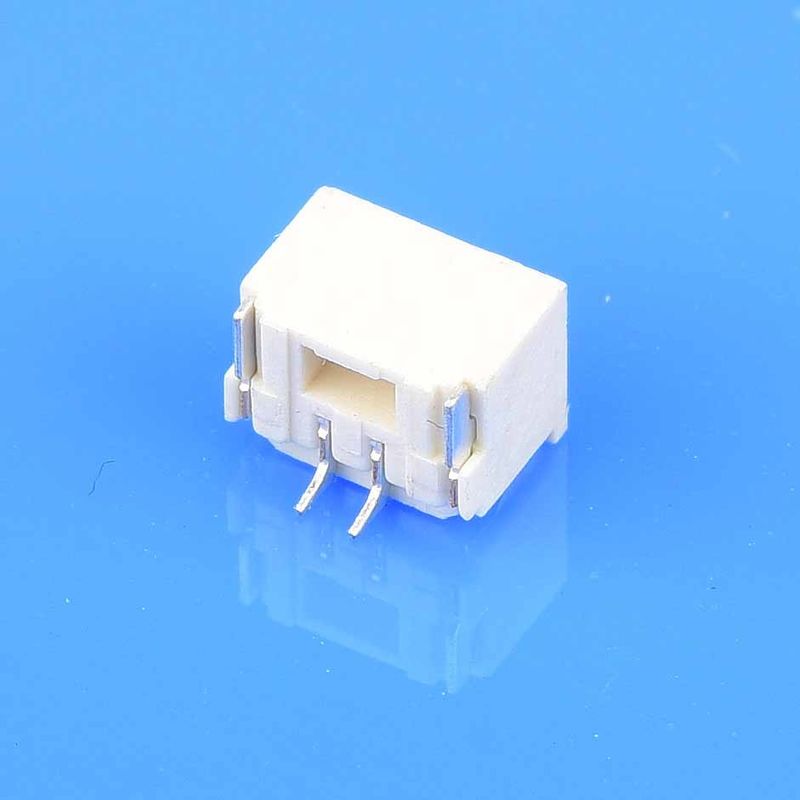

1.25mm Pitch Wafer Wire to Board Connector 90° 180° SMT PCB Connector monté

Description du produit

Un connecteur filaire est un type de connecteur électrique utilisé pour connecter des fils à une carte de circuit imprimé (PCB).Le boîtier est généralement monté sur le PCB et contient des fentes ou des récipients où les contacts sont insérésLes contacts sont généralement serrés sur les fils, puis insérés dans le boîtier, créant ainsi une connexion électrique sécurisée entre les fils et le PCB.

Ces connecteurs sont couramment utilisés dans divers appareils électroniques et applications où il est nécessaire de connecter des fils à une carte de circuit imprimé, comme dans les périphériques d'ordinateur, l'électronique automobile,machines et appareilsIls sont disponibles en différentes tailles, configurations et spécifications pour s'adapter à diverses jauges de fil, évaluations de courant et conditions environnementales.

Série de connecteurs Alinta

Découvrez les connecteurs fiables Wire-to-Board (WTB) et les ensembles de câbles d'Alinta, offrant des tailles de pas allant de 1,0 mm à 6,35 mm.appareils électriques, l'industrie, les données et les télécommunications et l'électronique grand public.

Profitez d'un large éventail d'avantages avec nos connecteurs WTB, ce qui en fait un choix optimal pour diverses applications.Profitez de la flexibilité des options de personnalisation pour adapter les connecteurs précisément à vos besoins.

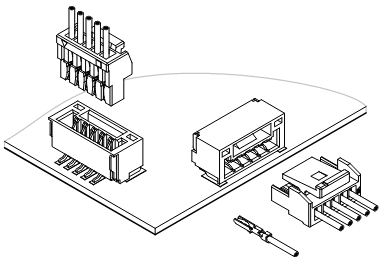

(5 épingles sur l'image)

Paramètre technique

Caractéristiques du type de produit	Catégorie		Le fil à la planche
	Type d'assemblage		Wafer, récipient
	La hauteur de l'écartement		1.25 mm
	Série de produits		Série AL-X2206
Caractéristiques électriques	Voltage nominal (V CA/CC)		50
	Courant nominal (AC/DC)		1
	Résistance au contact		≤ 20mΩ
	Résistance à l'isolation Résistez à la tension		≥ 100MΩ 500 V CA/minute
Caractéristiques de la configuration	Nombre de lignes		1
	Nombre de postes   Applicable		2 à 20   Je suis désolé, je suis désolé.
Caractéristiques de la coquille	Couleur		Le beige
	Matériel de logement Matériau de contact		LCP, UL94V-0 Lamières, plaquées au Sn
Informations sur l'environnement	Plage de température de fonctionnement (°C)		-20°C à 85°C°C
Dimension de montage La valeur de la valeur de l'échantillon doit être supérieure ou égale à la valeur de l'échantillon.      Wafer / récipient À droite.     Les Polonais DIM = A DIM = B 2 1.25 5.75 3 2.50 7.00 4 3.75 8.25 5 5.00 9.50 6 6.25 10.75 7 7.50 12.00 8 8.75 13.25 9 10.00 14.50 10 11.25 15.75 11 12.50 17.00 12 13.75 18.25 13 15.00 19.50 14 16.25 20.75 15 17.50 22.00 16 18.75 23.25 - Je ne sais pas. - Je ne sais pas. - Je ne sais pas. 20 23.75 28.75                             Angle droit Les Polonais DIM = A DIM = B 2 1.25 5.75 3 2.50 7.00 4 3.75 8.25 5 5.00 9.50 6 6.25 10.75 7 7.50 12.00 8 8.75 13.25 9 10.00 14.50 10 11.25 15.75 11 12.50 17.00 12 13.75 18.25 13 15.00 19.50 14 16.25 20.75 15 17.50 22.00 16 18.75 23.25 - Je ne sais pas. - Je ne sais pas. - Je ne sais pas. 20 23.75 28.75   Logements   Les Polonais DIM = A DIM = B 2 1.25 5.75 3 2.50 7.00 4 3.75 8.25 5 5.00 9.50 6 6.25 10.75 7 7.50 12.00 8 8.75 13.25 9 10.00 14.50 10 11.25 15.75 11 12.50 17.00 12 13.75 18.25 13 15.00 19.50 14 16.25 20.75 15 17.50 22.00 16 18.75 23.25 - Je ne sais pas. - Je ne sais pas. - Je ne sais pas. 20 23.75 28.75   Le terminal

Pour une solution de connecteur WTB fiable et personnalisable, contactez Alinta dès aujourd'hui! Laissez-nous vous aider à trouver la solution parfaite pour vos besoins.
