Description du produit
Un connecteur filaire est un type de connecteur électrique utilisé pour connecter des fils à une carte de circuit imprimé (PCB).Le boîtier est généralement monté sur le PCB et contient des fentes ou des récipients où les contacts sont insérésLes contacts sont généralement serrés sur les fils, puis insérés dans le boîtier, créant ainsi une connexion électrique sécurisée entre les fils et le PCB.
Ces connecteurs sont couramment utilisés dans divers appareils électroniques et applications où il est nécessaire de connecter des fils à une carte de circuit imprimé, comme dans les périphériques d'ordinateur, l'électronique automobile,machines et appareilsIls sont disponibles en différentes tailles, configurations et spécifications pour s'adapter à diverses jauges de fil, évaluations de courant et conditions environnementales.
Série de connecteurs Alinta
Découvrez les connecteurs fiables Wire-to-Board (WTB) et les ensembles de câbles d'Alinta, offrant des tailles de pas allant de 1,0 mm à 6,35 mm.appareils électriques, l'industrie, les données et les télécommunications et l'électronique grand public.
Profitez d'un large éventail d'avantages avec nos connecteurs WTB, ce qui en fait un choix optimal pour diverses applications.Profitez de la flexibilité des options de personnalisation pour adapter les connecteurs précisément à vos besoins.

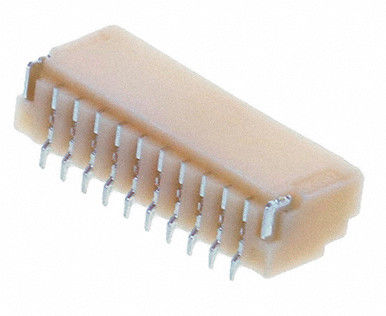

Série X1701
Paramètre technique
| Caractéristiques du type de produit |
Catégorie |
Le fil à la planche |
| |
Type d'assemblage |
Wafer, récipient |
| |
La hauteur de l'écartement |
1.0 mm |
| |
Série de produits |
Série AL-X1701 |
| |
| Caractéristiques électriques |
Voltage nominal (V CA/CC) |
150 |
| |
Courant nominal (AC/DC) |
1 |
| |
Résistance au contact |
≤ 20mΩ |
| |
Résistance à l'isolation
Résistez à la tension
|
≥ 1000 MΩ
500 V CA/minute
|
| |
| Caractéristiques de la configuration |
Nombre de lignes |
1 |
| |
Nombre de postes |
2 à 20 |
| |
| Caractéristiques de la coquille |
Couleur |
Le beige |
| |
Matériel de logement
Matériau de contact
|
LCP, UL94V-0
Lamières, plaquées au Sn
|
| |
| Informations sur l'environnement |
Plage de température de fonctionnement (°C)
|
-20°C à 85°C°C
|
|
Dessin du client
Mise en page des PCB
|
Pour une solution de connecteur WTB fiable et personnalisable, contactez Alinta dès aujourd'hui! Laissez-nous vous aider à trouver la solution parfaite pour vos besoins.
